一、热回收系统的原理与构造

空调焓差试验室包含两个测试间：室内侧测试间、室外侧测试间。被测空调的室内机在室内侧测试间工作，室外机在室外侧测试间工作，而且，两个测试间的温度有差别。

两个测试间采用两套独立的空气处理装置，来分别独立地控制两个区域内的温度和湿度。在被测空调制冷的一侧，空气处理装置必须要加热和加湿，有时还需要制冷；在被测空调制热的区域，空气处理装置必须要制冷，有时还需要加热和加湿。这个过程中，空气处理装置消耗了大量能源，如何减少试验室的这种能源消耗，是个值得研究的课题。

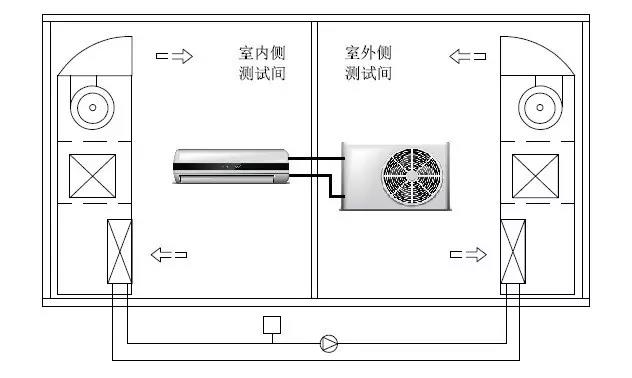

为了解决上述技术问题，我们采用了一种带热回收装置的空调焓差试验室。其包括，室内侧测试间和室外侧测试间，室内侧测试间设置室内侧空气处理装置，室外侧测试间设置室外侧空气处理装置；在室内侧测试间设置换热器，在室外侧测试间设置换热器，两个换热器通过管路连接，并在中间串联一个循环泵，形成一个热回收回路，回路内充满液体；被测空调的室内机设置在室内侧测试间，被测空调的室外机设置在室外侧测试间；循环泵使液体不断循环，把热量从温度高的测试间传递到温度低的测试间；而被测空调把热量从温度低的测试间传递到温度高的测试间。

由于空气处理装置回风口一般为测试间内温度最高或最低的区域，把热回收用的换热器放在空调装置的回风口可以最大利用两个测试间的温度差，有利于减小换热器的换热面积。由于本系统是密闭的水系统，在泵的入口可以设置膨胀罐，防止液体热胀冷缩导致管路破坏。

二、示例分析

下面以被测空调在名义制冷工况下(室内侧干球27℃/湿球19℃，室外侧干球35℃/湿球24℃)运行的情况进行说明。

此时，被测空调在室内侧制冷(表现为降温除湿)，在室外侧制热(表现为升温)。热回收系统应对室内侧制热(表现为升温，但不加湿)，室外侧制冷(表现为降温，但不除湿，因为热回收系统进入室外侧的水温高于室外侧空气的露点温度)。

首先，从室内侧的效果可以看出，热回收系统回收的只能是显热。

其次，在理想情况下，热回收系统回收的热量应等于被测空调室内机制冷量的显热部分。在室内侧，被测空调室内机制冷量的潜热部分由室内侧空气处理装置补偿；在室外侧，被测空调的室外机制热量去除热回收系统回收的热量后，由室外侧空气处理装置补偿。采用热回收系统后，在理想条件下节省的能耗为“克服被测空调制冷的显热部分所需的热量+克服被测空调制热的被回收部分所需的冷量”。

另外，如果热回收系统回收的热量大于了被测空调室内机制冷量的显热部分，则在室内侧，多余的显热要用额外的空气处理装置制冷量来补偿；在室外侧，多余的回收热也要用额外的空气处理装置的制热量来补偿。因此，在空调试验室使用热回收系统，必须有效地对热回收量进行控制，使其小于被测空调制冷的显热部分，否则，不但无法节能， 还可能造成浪费。

三、热回收系统优点

本系统的优点是：可以有效减少温度低的测试间的空气处理装置为控制测试间温度而补偿的热量，以及温度高的测试间的空气处理装置为控制测试间温度而补偿的冷量。此装置结构简单，运行稳定可靠，费用低，维修简便。
